什么是高精度测量设备？

随着中国光通信产业的发展，多芯高密度连接器（如MPO、MT）、FA光纤阵列核心间距以及VG V槽基板的间距对尺寸检测提出更高要求。传统测量方式效率低、精度不足，而本设备可自动测量并重复精度小于等于0.1μm，有效解决这一难题。该设备提供两个型号：YGN-590-FAVG和YGN-590-MT，通过使用我们的设备进行检测，可以显著提高光纤连接的精度。应用领域广泛，包括光通信行业和半导体行业。

本设备通过激光异频干涉仪结合本公司独创的图像处理技术，可对FA光纤阵列的核心间距及VG V槽基板的间距进行高精度测量。
本设备通过激光异频干涉仪结合本公司独创的图像处理技术，可对MT连接器的间距及孔形进行高精度测量。

测量对象是用于连接光纤并构建光通信网络的关键部件。该设备广泛应用于数据中心、下一代通信网络的连接器以及下一代计算机的连接器等领域。

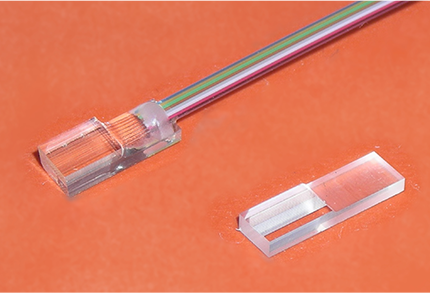

YGN-590-FAVG支持测量对象如下：
■ FA 光纤阵列
■ VG V槽基板

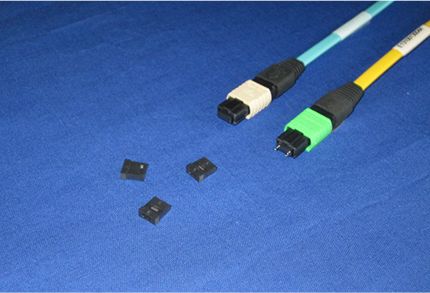

YGN-590-MT支持测量对象如下：
■ MT
■ MT 光纤组件
■ MPO 多芯光纤连接器

Product
Features

产品亮点

Point 1

融合图像识别与激光干涉，
打造双重测量引擎

搭载本公司独创的图像处理技术与激光异频干涉仪，实现行业领先的高精度检测能力，突破传统视觉测量的精度瓶颈。
Point 2

0.001μm测量分辨率，
满足微米级检测需求

支持最小0.001μm的分辨率，重复精度达到≦0.1μm，确保高端光通信组件生产过程中的一致性与稳定性。
Point 3

支持多种光通信组件标准，
应用范围广

可灵活测量FA、VG、MT、MPO等不同类型的光通信组件，覆盖主流光通信领域的检测需求，并可根据客户工件规格进行测量模块的定制开发。
Point 4

三轴精密移动平台，
微小部件轻松应对

X轴100mm、Y轴和Z轴各4mm的高精度移动平台，实现精准定位与多角度测量，适用于复杂组件的间距尺寸与形状检测。
Point 5

高分辨率工业级CMOS，
成像清晰稳定

内置2456×2058像素工业相机，
结合无限远光学系统放大镜头，
有效提升识别率和细节捕捉能力。
Point 6

模块化设计与人性化
软件界面，便于操作与维护

系统设计注重使用体验，支持Windows环境操作，界面直观，操作简单，降低人员培训成本。

产品规格

项目名称	YGN-590-FAVG	YGN-590-MT
激光异频干涉仪	X轴位置检测 Y轴位置检测	X轴位置检测 Y轴位置检测
显微镜	无限远光学物镜 20倍（用于VG测量） 50倍、100倍（用于FA测量）	无限远光学物镜 5倍（用于MT测量）
CCD相机	2456×2058 像素	2456×2058 像素
精密移动平台	X轴行程：100mm Y轴行程：4mm 对焦轴行程：4mm	X轴行程：100mm Y轴行程：4mm 对焦轴行程：4mm
控制电脑	Windows 10	Windows 10
测量分辨率	0.001 微米	0.001 微米
测量重复精度	3σ≦0.1 微米	3σ≦0.1 微米

了解更多测量技术

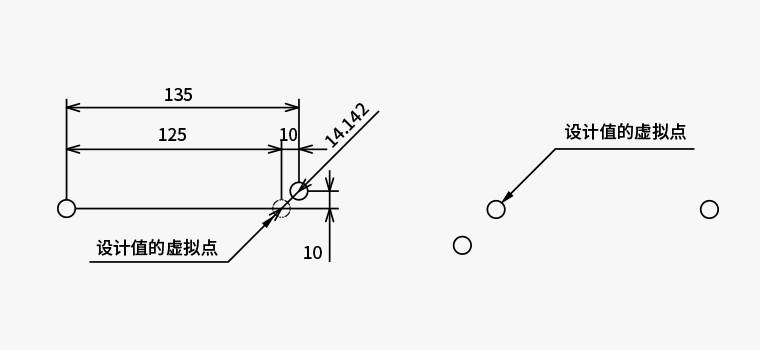

■FA测量

① Pitch Error　XY方向核心间距

② X Difference　X方向核心间距

③ Y Difference　Y方向核心间距

④ Diameter　核心直径

※间距显示为相对于设计值的误差值。

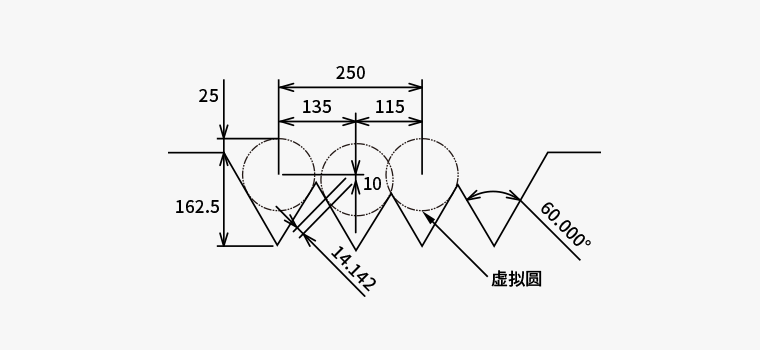

■VG测量

① Pitch Error　XY方向距离

② X Difference
以第1通道为基准的X方向距离

③ SingleX Difference
以相邻通道为基准的X方向距离

④ Y Difference　Y方向距离

⑤ Angle　V槽角度

⑥ Core Depth
从基板表面到虚拟圆顶的高度

⑦ Groove Width　V槽宽度

⑧ Groove Depth　V槽深度

※间距显示为相对于设计值的误差值。
■MT测量

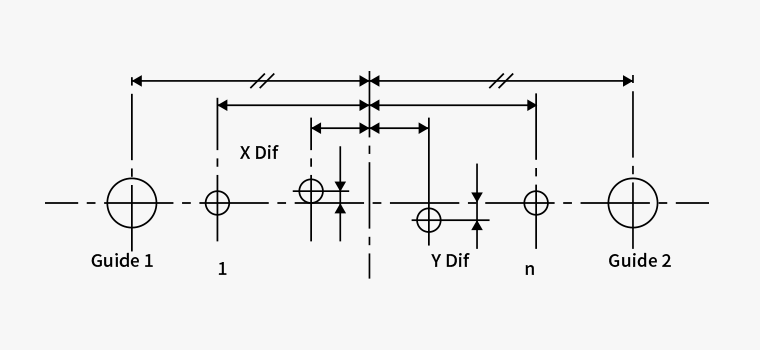

一维排列 MT

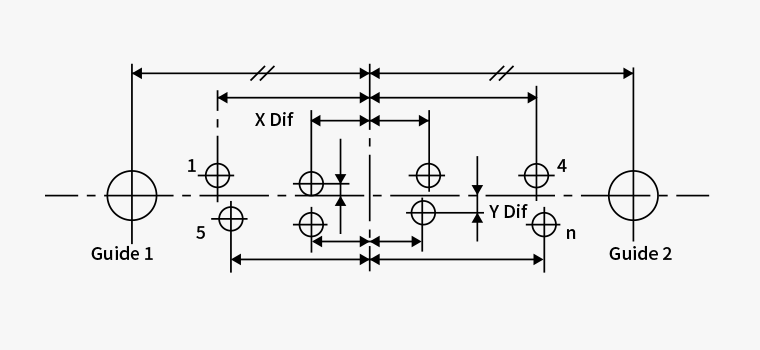

二维排列 MT

① Pitch Error　XY方向距离

② X Difference　X方向距离

③ Y Difference　Y方向距离

④ Guide Pitch　G1 与 G2 之间的距离 ※1

⑤ Diameter　f导向孔直径 ※2

⑥ Guide Diameter　G导向孔直径 ※3

※1以 G1 和 G2 的中心距为测量基准

※2f孔间距显示为相对于设计值的误差

※3G孔间距显示为实际测量值
